工业无线自组网通信站 (L512-200)

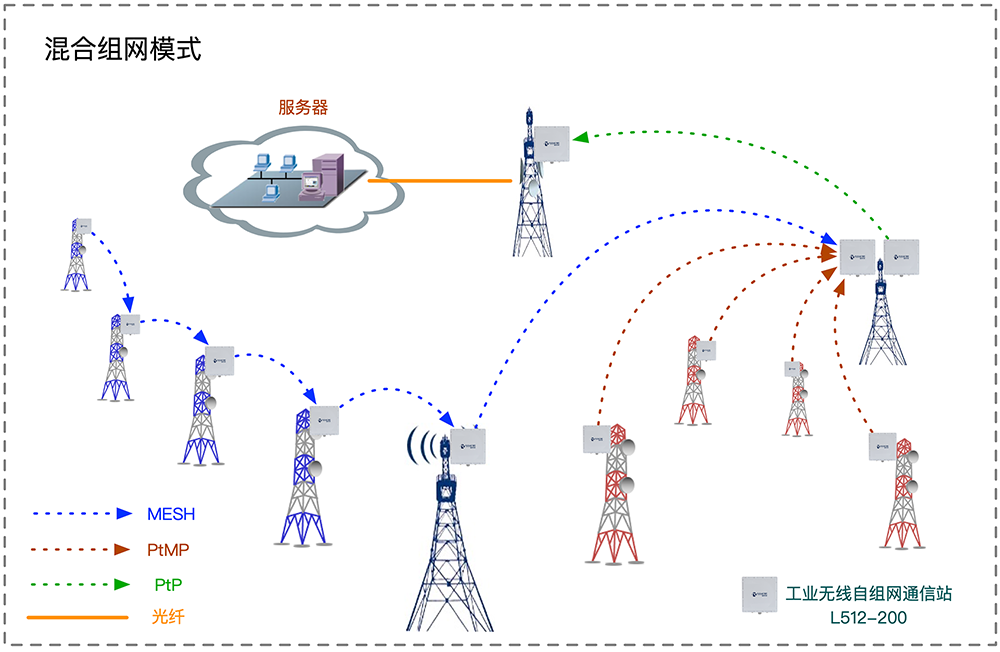

L512-200是瑞京特（RisingTec）推出基于LTE无线技术标准的宽带自组网通信站，支持PtP、PtMP、Mesh以及混合组网。L512-200是高集成度设备，可根据应用场景选择外置天线......

通信标准：LTE

工作频率：2400~2483MHz & 5150~5850MHz

信道带宽：1.4/3/5/10/20/40 MHz

射频功率：23dBm（单射频口）

传输带宽：80Mbps

组网方式：无线（PtP\PtMP\MESH) & 有线级联

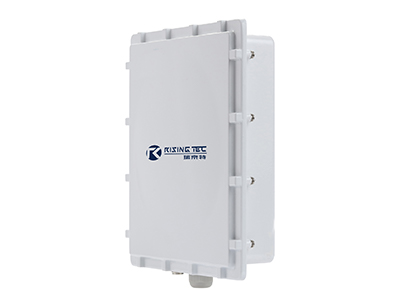

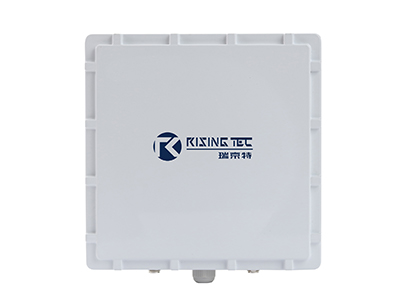

L512-200工业无线自组网通信站

L512-200是瑞京特（RisingTec）推出基于LTE无线技术标准的宽带自组网通信站，支持PtP、PtMP、Mesh以及混合组网。L512-200是高集成度设备，外置天线(默认全向天线，可选定向)。

组网模式

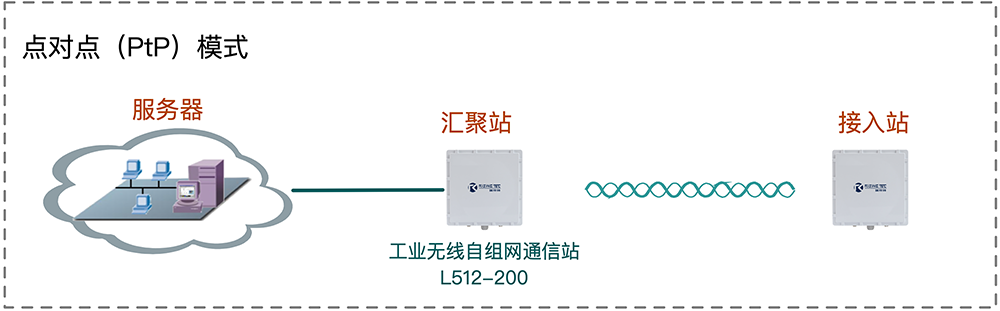

PtP：二个设备间通信，接入站用于接收终端设备的业务并传输给主设备，并由汇聚站传输给上层网络，PtP模式适用于固定点位的高带宽远距离无线传输。

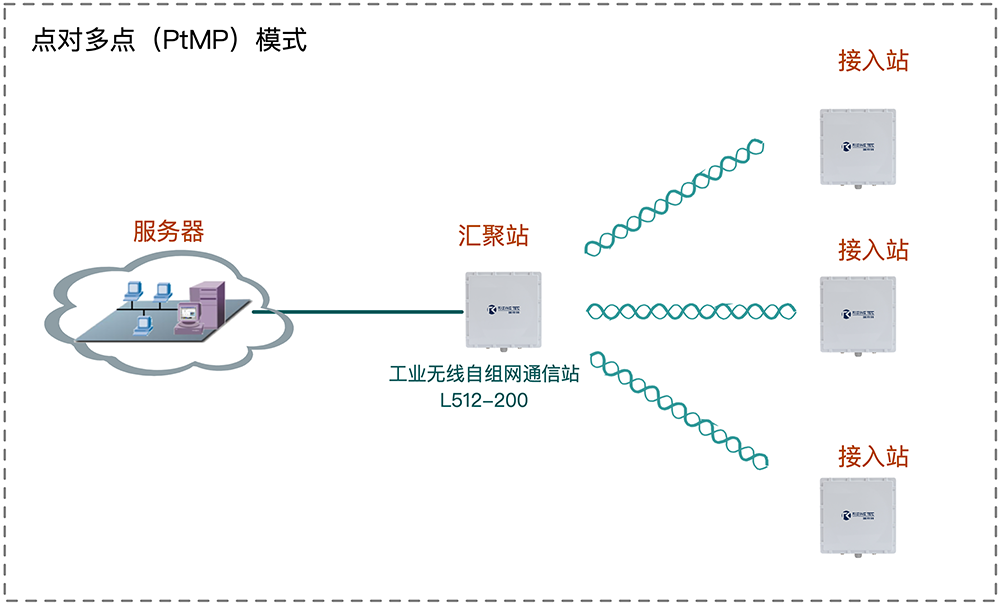

PtMP：多个设备汇聚通信，指定汇聚站设备，多个接入站用于接收终端设备的业务并统一传输给汇聚站设备，并由汇聚站传输给上层网络；PtMP模式适用于多个固定点位数据采集点的汇聚型数据传输。

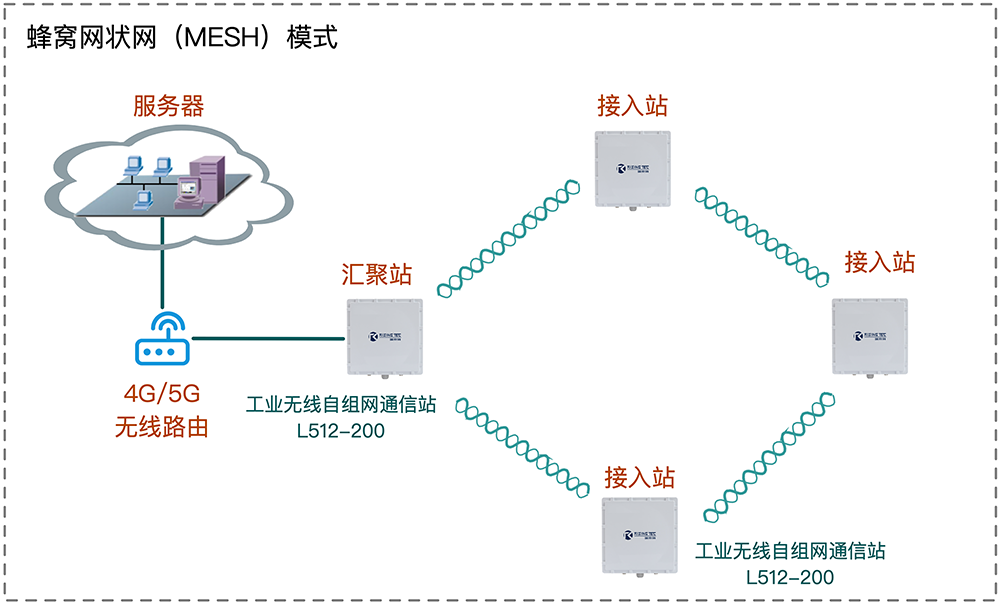

Mesh：多个设备间相互通信，无需指定汇聚站设备，任意指定某个设备连接至上层网络，其余所有设备间均可以用于接收终端设备的业务，系统自动选择最优传输路径与上层网络通信：MESH模式适应于多跳无线网络远距离传输场景。

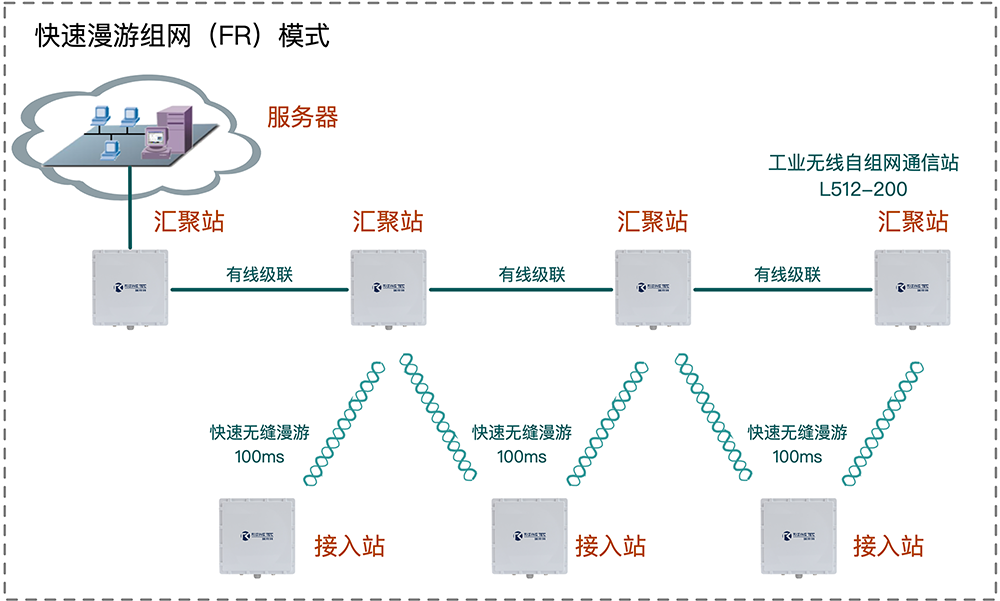

FR：多个汇聚站通过光纤级联，并组成无缝覆盖网络，接入站通过无线与各汇聚站建立的无缝网络连接，实现接入站在汇聚站间的的无线快速漫游，FR模式适合应用于高速移动无线传输场景。

产品特点

支持 MIMO/非 MIMO 节点混合组网
MESH 同频最大 32 节点、最大可支持 31 跳，PtMP 同频最大 64 节点
支持单播、组播、广播三种传播方式，任意节点间均可使用这三种方式进行通信
支持 QPSK、16QAM、64QAM 调制方式
支持频段间跳频抗干扰
可以不依赖于外部时钟，进行自同步
支持 ZUC，SNOW3G，AES128 三种加密方式可选
全系统自动复位；所有异常均可识别，并通过子系统复位/系统复位恢复
支持高速移动：相对速度最高 300km/h

行业应用

电力电网：在线检测、变电站机器人巡检、光伏和风力发电厂无线组网
智慧矿山：无人驾驶、无线快速漫游
工业制造：智能制造、港口码头、石油化工、仓储物流等
安防监控：森防、草防、湖防、河防、海防
智慧农业：节水灌溉、无人机喷洒、土壤监测等

型号	L512-200
通信标准	LTE
工作频段	2.4000GHz~2.4835GHz & 5.1500~5.8500 GHz
信道带宽	1.4MHz/3MHz/5MHz/10MHz/20MHz/40MHz
调制方式	QPSK、16QAM、64QAM
传输带宽	80Mbps
发射功率	23dBm（单射频口）
发射功耗	-40dbm~25dbm@每通道
接收灵敏度	-96dBm/40MHz 4.7Mbps CQI=2（SNR>=-4dB，mcs=1） -94dBm/40MHz 11.4Mbps CQI=3（SNR>=-2dB，mcs=5）
收发模式	单天线发送，单天线接收/单天线发送，双天线接收/双天线发送，双天线接收(MIMO)
接口
接口	1 * RJ45（航插） 1 * RJ45 POE（航插） 2 * RS232/485（航插） 2 * TNC 射频天馈接口
指示灯	PWR 指示灯异常警示灯中心节点建链指示灯子节点建链指示灯
电源	1 * DC 12V～24V（航插）或POE
供电
工作电压	12~ 24V DC，支持 POE802.3af 协议
功耗	满负荷：8W，睡眠：1W
环境和物理特性
工作温度	-40～+75℃
储存温度	-45～+85℃
相对湿度	≤95％（非凝结）
外型尺寸	195mm x 135mm x 36mm
重量	1 kg
外壳	金属
防护等级	IP68
网管功能
权限管理	支持用户名密码登陆、支持管理员与普通用户权限区分、支持添加普通用户账号
设备添加	支持通过设备 IP 或设备 ID 添加设备，并使用设备 ID 作为设备唯一标识符支持批量设备信息导出（格式为 Excel表）支持通过 IP 段批量添加设备（或者通过xml 表方式批量导入设备）
基本信息	设备IP地址显示、设备ID信息显示、设备描述信息自定义、设备名称自定义、设备经纬度信息填写、设备主从信息显示、设备组网类型显示、设备频点信息显示、外挂设备信息显示
状态信息	设备在线状态显示、设备信号强度显示、设备拓扑信息显示、设备数据传输状态显示、设备数据传输速率显示、设备报警信息显示
拓扑结构	局域网内设备网络拓扑图显示、拓扑图基于地图显示、设备拖动更改设备路由方式
设备显示	接入设备以列表形式显示、列表中设备名称显示、设备列表筛选、
设备控制	支持添加、删除设备，支持固件批量升级、报警阀值设置等
通信协议	HTTPS、MQTT、JSON 数据的封装与解析
