瑞京特(RisingTec)为智慧矿山建设一套井下Wi-Fi6专用无线系统、配合井下万兆光纤环网,用于承载智能化建设各类子系统的无线业务,基于Wi-Fi6工业无线网络逐步推进煤矿井上下各安全生产系统智能化改造。提高经营质效,降低成本,减少直接生产人员,改善安全状况,优化安全生产管理模式,创建本质安全型高产高效矿井,实现矿井的生产过程自动化、安全监控数字化、安全生产管理智能化的目标.


一、智慧矿山行业概述

根据中国智能采矿的发展,智能采矿具有广阔的市场前景和发展空间。目前,智能采矿技术已应用于采矿领域,并正在探索新的智能采矿方法。在分析智能采矿现状和发展趋势的基础上,智能采矿技术未来的市场前景和发展潜力广阔。首先,采矿业已成为推动我国经济发展的重要力量,智能采矿技术的应用可以大大提高生产效率,降低采矿成本。随着工业4.0的深化,智能采矿技术和自动化技术的结合将进一步应用于采矿领域,大大提高采矿业的生产水平和效率。其次,智能采矿技术也适用于矿山环境的优化和控制。例如,智能采矿技术可用于控制地下采矿的温度、湿度和能耗,实现采矿自动化。第三,智能采矿技术也适用于采矿车辆和相关智能设备的精确控制和调节,可以更好地提高采矿的生产效率。

总之,智能采矿技术和自动化相结合将为智能矿山的发展带来巨大的发展潜力和市场前景。在技术进步和产业发展的基础上,智慧矿山市场在不久的将来也将呈现良好的发展趋势。

2020年3月,印发了《关于加快煤矿智能化发展的指导意见》,明确了煤炭工业智能化发展的方向,吹响了煤矿智能化建设的号角,推动智能化技术与煤炭产业融合发展,提升煤矿智能化水平,促进煤炭工业高质量发展。

在《指导意见》的推动下,各地的建设目标及建设任务均提出了煤矿智能化需建设5G + Wi-Fi6网络系统,依托5G + Wi-Fi6网络的大带宽、低延时及广连接的优势,开展智能采矿、机器人智能巡检、智能安防、无人价值、智能环境监测、智能单兵装备等信息化应用建设。

利用5G + Wi-Fi6高带宽无线网络,以及物联网、大数据、人工智能等技术实现矿山各系统的智能联动,推动智慧矿山高质量发展,满足煤矿智能化建设中高清视频,远程操控,智能巡检,自动驾驶等应用要求,推动当地的煤炭工业转型升级、高质量发展、实现减人增效、提高煤矿本质安全水平。

当前煤矿智能化处于发展的初级阶段,煤矿井下仍然面临着感知难、多类型数据同步传输不可靠、远程控制实时性差、融合大数据的智能决策效率低等问题;为了解决这些问题,本方案设计结合Wi-Fi6无线关键技术和煤矿井下实际应用需求,介绍智慧矿山井下Wi-Fi6无线通信组网应用。


二、Wi-Fi6无线通信系统需求

1.  系统功能

瑞京特(RisingTec)为智慧矿山建设一套井下Wi-Fi6专用无线系统、配合井下万兆光纤环网,用于承载智能化建设各类子系统的无线业务,基于Wi-Fi6工业无线网络逐步推进煤矿井上下各安全生产系统智能化改造。提高经营质效,降低成本,减少直接生产人员,改善安全状况,优化安全生产管理模式,创建本质安全型高产高效矿井,实现矿井的生产过程自动化、安全监控数字化、安全生产管理智能化的目标,主要系统功能如下:

  • 无线语音视频:采用WIFI6无线专网+SIP-IP语音对讲系统+信息化矿灯,实现矿井内工作、维修、抢救、巡逻等人员的手持WIFI手机之间进行语音通信联络,及时调看信息化矿灯的视频数据,并通过控制中心的调度台对矿井内工作人员传送信息、通知及命令等,对突发事件及时进行命令和人员调度。

  • 无线人员定位:采用WIFI6无线专网+UWB无线定位系统,实现矿井内无线覆盖范围内的人员定位、监测和跟踪任务,并准确找寻到目标对象,实现对工作人员或检修人员实时定位和监控管理。

  • 无线远程控制:上海瑞京特本安WIFI6 AP/CPE,具备高带宽、低时延、快速漫游的特点,为井下智能巡检机器人、单轨吊、采煤机等移动设备提供(控制信号+视频图像+语音对讲)提供高带宽无线实施传输,实现无线远程控制和无人驾驶;同时WIFI6具备高密度无线接入和高容量无线业务的特点,为井下各种传感数据通过无线网络上传至监控中心。

2.  Wi-Fi6无线网络设计要求

由于井下环境较为复杂,并且长期处于无人职守状态,要求必须满足以下要求:

  • 矿用本安Wi-Fi6设备满足本安要求,并且支持在防潮,防火、防爆等恶劣环境中仍可稳定运行;此外,要求设备抗干扰能力强,从而保证数据的稳定无线传输。

  • 井下巷道长度较长且环境复杂,全覆盖时,设备安装要根据现场实际情况进行布置,做到无缝覆盖,并且合理预留重叠覆盖区。

  • 单轨吊、采煤机等大型移动设备,会涉及到在不同无线覆盖区进行漫游切换,满足信号传输不掉线的效果,这需要在不同无线覆盖区之间达到较快的切换时延。


三、解决方案

1.  设计原则

  • 总则:矿用Wi-Fi6专网无线系统建设应做到技术先进、安全高效、功能适用、经济合理,并具备可扩展性、开放性和灵活性;

  • 安全性:煤矿井下建设的矿用Wi-Fi6专网所采用的技术和设备材料,都必须符合相应的国际标准和国家标准,并严格依据煤炭安全行业的相关标准进行设计。井下所有通信系统设备必须满足国家矿用产品安全标志中心规定,必须为隔爆或本安型设备,且具有防爆合格证和“MA”标志;同时网络建设应满足矿用网络安全与信息安全的相关规定。

  • 可靠性:矿用Wi-Fi6专网无线通信系统应在各类型矿井复杂环境下长时间稳定运行;满足井下工作面、巷道、机电设备室等特殊场景对无线网络传输高可靠、高实时性、高上行带宽的需要。

  • 融合性:矿用Wi-Fi6专网无线通信网络建设应与在用的矿井通信网络实现融合,应与原有资源相结合;经过网络安全隔离后,可与5G专网及公网连接,在保障数据安全的条件下实现全方位的互联互通。

2.  方案组网构架

井下巷道每隔300至400米布置一套瑞京特Wi-Fi6无线AP,并分配不同的SSID,基于不同SSID划分VLAN、分配不同的QoS,实现控制数据、语音数据、视频数据的优先级接入;

井下无线AP通过分段式光纤级联或者光纤环网组成小的无线局域网,汇聚到井下万兆光纤环网,实现与中心机房控制平台的信息交互。以下是网络架构示意图:

1

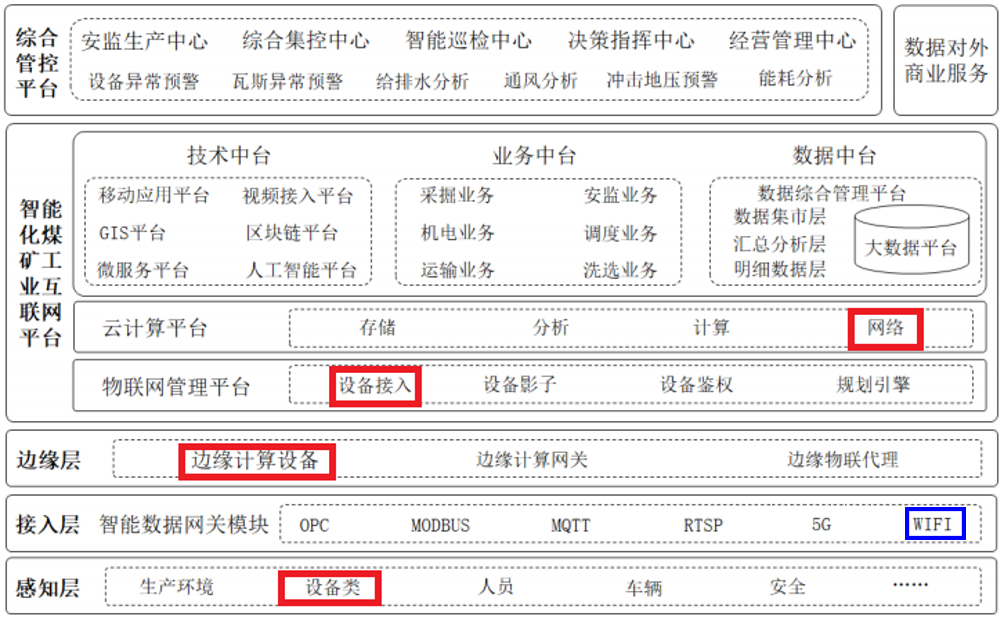

智能化建设总体框架图


2

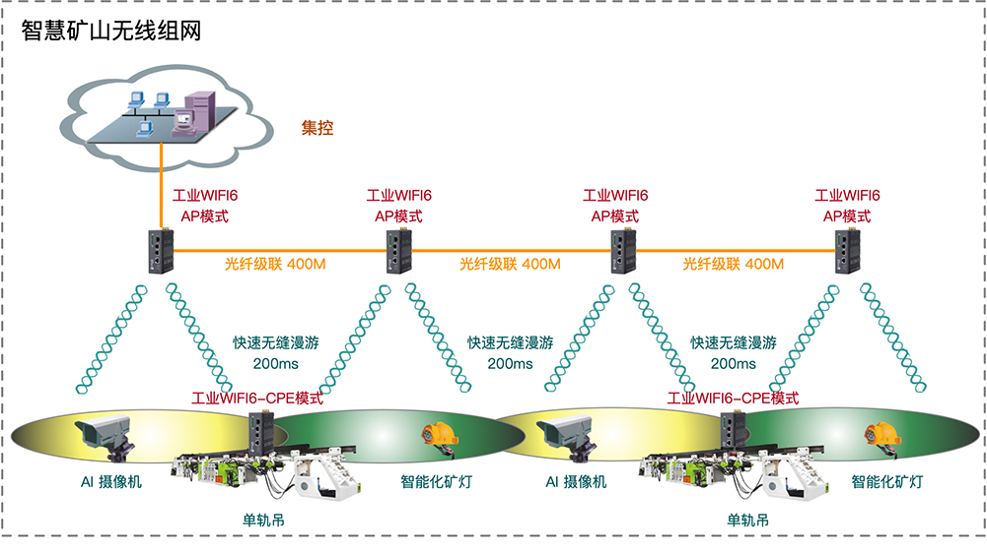

Wi-Fi6无线组网示意图
